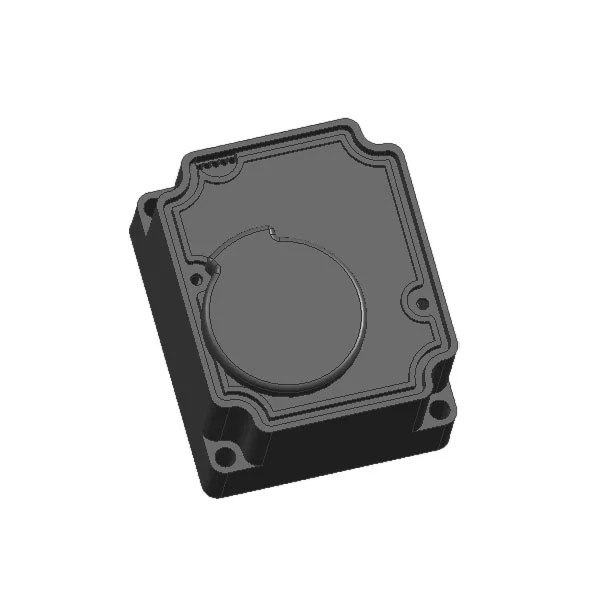

Este motor de engrenagem para medidor de água de baixo ruído foi desenvolvido especificamente para sistemas inteligentes de medição de água, com cenários de aplicação principais, incluindo:
• Medidores de água inteligentes residenciais sem fio
• Medidores de água inteligentes pré-pagos controlados por válvula
• Sistemas remotos de leitura automática de medidores (AMR)
• Válvulas motorizadas para tubulações de medição de água DN15–DN50
A menos que especificado de outra forma, todos os parâmetros do motorredutor de medidor de água de baixo ruído usado em medidores de água são testados em uma temperatura ambiente padrão (23°C) e tensão operacional nominal.
1. Tensão operacional nominal: 3,6 V CC
2. Faixa de tensão operacional permitida: 2,5 V – 5 V CC Observação: Dentro da faixa permitida, uma tensão de entrada mais alta fornece um torque de saída mais alto, mas reduzirá a vida útil do atuador.
3. Corrente operacional sem carga na tensão nominal: ≤ 25 mA
4. Corrente de rotor bloqueado (parada) na tensão nominal: ≤ 450 mA (para motor da série 300)
5. Torque de saída nominal:
o ≥ 1,8 N·m (combinado com relação de redução de engrenagem de 2400:1)
o ≥ 2,7 N·m (combinado com relação de redução de engrenagem de 3700:1)
6. Tempo de atuação da válvula 90° (um quarto de volta):
o ≤ 10 s (combinado com relação de redução de engrenagem de 2400:1)
o ≤ 16 s (combinado com relação de redução de engrenagem de 3700:1)
7. Opções de relação de redução de engrenagem padrão: 2400:1, 3700:1
8. Definição de sequência de fios (WSD)
| Cor do fio | Definição de Função Central |
| Azul | Sinal de interruptor de posição de válvula aberta |
| Branco | Terminal comum (COM) para sinais de posição |
| Amarelo | Sinal do interruptor de posição fechada da válvula |
| Preto | Pólo positivo de alimentação DC (+) |
| Vermelho | Pólo negativo de alimentação DC (-) |
| Nota: A sequência do fio, o código de cores e o comprimento do fio podem ser totalmente personalizados de acordo com os requisitos específicos do cliente. |
Classificação de proteção de entrada (IP): IP67Nota: O desempenho de proteção contra poeira e imersão em água IP67 só é alcançado quando o atuador está montado corretamente e firmemente fixado com o invólucro selado correspondente do medidor de água.
P: Com quais tamanhos de tubo o atuador KY-59 é compatível?
R: O motor de engrenagem para medidor de água de baixo ruído é projetado para válvulas de medidor de água DN15 a DN50, com duas opções de taxa de redução de engrenagem para atender a diferentes requisitos de torque para vários diâmetros de tubo e condições de trabalho.
P: A sequência e as especificações dos fios podem ser personalizadas?
R: Sim. Apoiamos a personalização completa da sequência de fios, codificação de cores, comprimento e bitola dos fios para atender aos seus requisitos específicos de montagem, instalação e sistema de controle.
P: A classificação IP67 suporta operação subaquática de longo prazo?
R: A classificação padrão IP67 garante que a unidade seja à prova de poeira e resistente à imersão temporária em até 1 m de água por 30 minutos. Para operação submersa de longo prazo em cenários de funcionamento de medidores de água, ele deve ser montado corretamente com a caixa selada do medidor de água para manter um desempenho de proteção estável.
P: Qual fonte de alimentação é recomendada para o KY-59?
R: A tensão operacional nominal é de 3,6 V CC, com uma faixa de trabalho permitida de 2,5 V a 5 V CC. Recomendamos o uso de uma fonte de alimentação estável de bateria de lítio de 3,6 V para equilibrar o desempenho de torque, baixo consumo de energia e longa vida útil.
