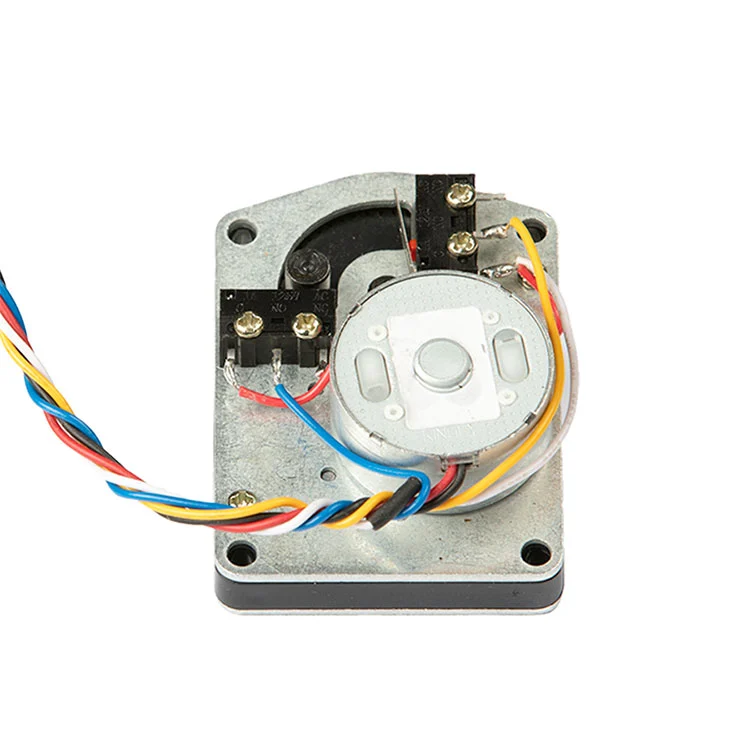

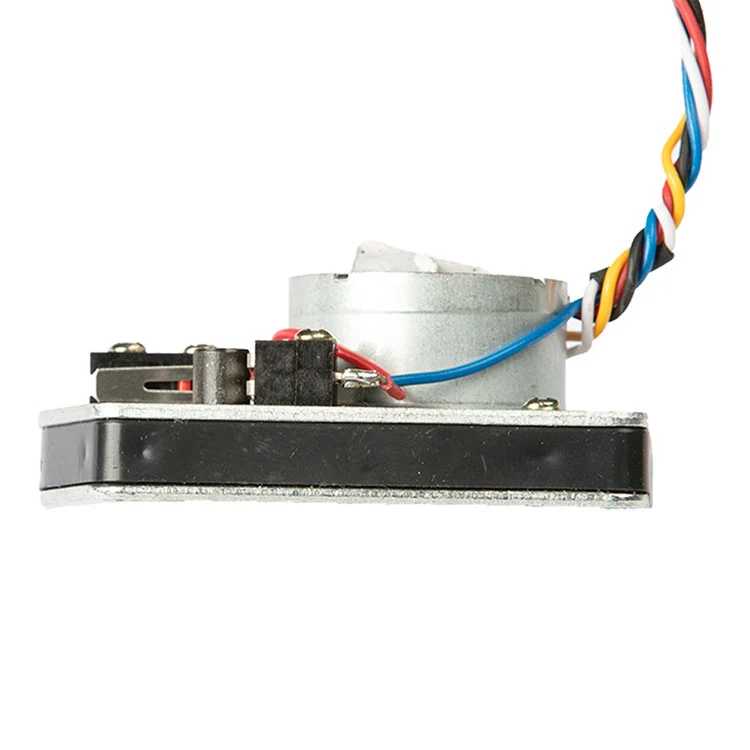

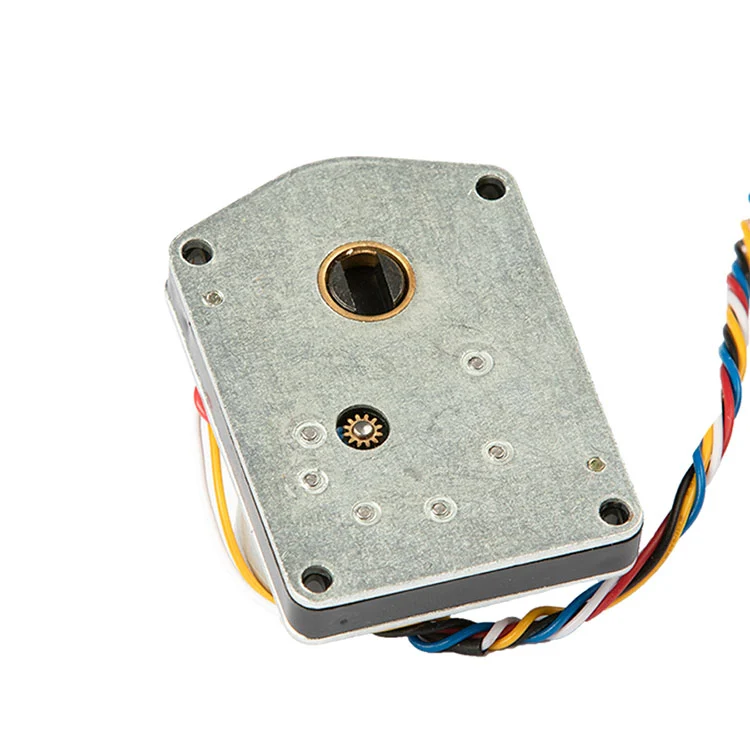

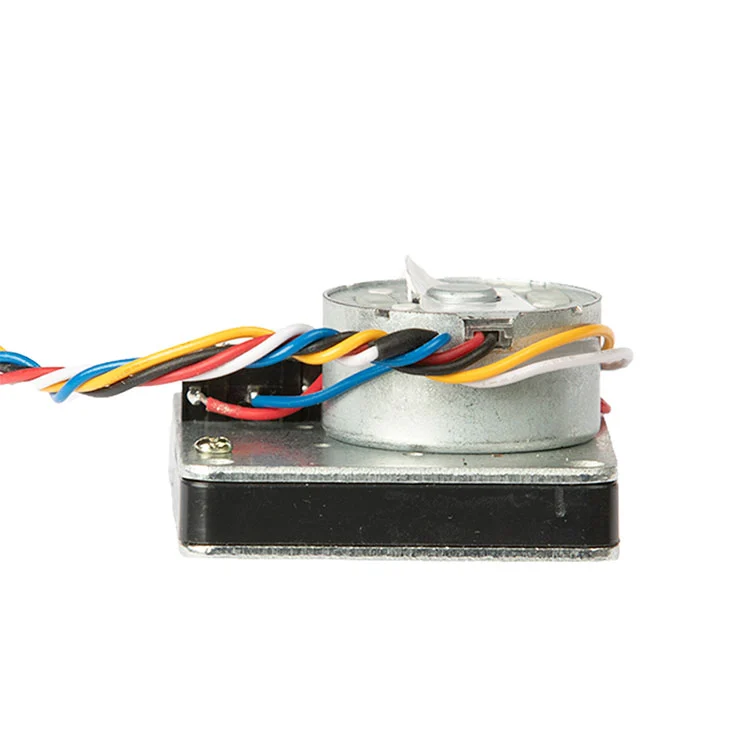

Atuador do controlador da válvula de esfera do medidor de água

O que o atuador de válvula esférica realmente resolve para os compradores

A maioria das falhas nas válvulas esféricas dos medidores inteligentes não vem do motor. Eles vêm de empuxo insuficiente em válvulas antigas, consumo de corrente que drena a bateria mais rápido do que o esperado ou fiação que não corresponde à placa do medidor. Este atuador aborda diretamente esses três pontos de falha.

• Impulso com altura livre para válvulas de esfera envelhecidas.Avaliado para >15 kg por meio de uma redução de engrenagem de 1000:1, o atuador é dimensionado para válvulas esfera de medidores de água de pequeno diâmetro. Confirme o torque de assentamento da válvula durante a revisão técnica.
• Baixo consumo de corrente para medidores alimentados por bateria.A corrente operacional é ≤25 mA a 3,6 V nominal, com corrente de rotor travado de 450 mA. A baixa corrente operacional permite que o atuador funcione a partir de um conjunto de células secas sem drenagem excessiva, enquanto a figura do rotor travado informa ao circuito do acionador o que esperar durante o assentamento da válvula.
• Controle de cinco fios compatível com placas de medição.Vermelho positivo, preto negativo, azul aberto, branco COM, amarelo fechado. O esquema de fiação separa a alimentação dos sinais de controle de abertura/fechamento, de modo que o atuador possa ser acionado pela lógica de controle existente na placa do medidor.
• Projetado para poços de medição não eletrificados.O atuador destina-se a cenários de instalação residencial, subterrânea e não eletrificada, onde a utilização de rede elétrica de 220 V ou cabos de alimentação dedicados é impraticável.

Especificações técnicas que os compradores devem verificar antes de fazer o pedido

A tabela abaixo reflete a configuração padrão do atuador da válvula esférica. Onde a plataforma do seu medidor opera em uma tensão, curva de empuxo ou convenção de fiação diferente, esses parâmetros podem ser personalizados durante a revisão do OEM.

Se a placa do seu medidor fornecer uma polaridade de sinal de controle diferente ou usar um conector diferente, a equipe de engenharia da Kaiye poderá revisar a fiação e propor uma configuração correspondente em vez de forçar um chicote padrão em uma plataforma de medidor incompatível.

Integração, fiação e montagem: o que os engenheiros perguntam primeiro

Para compradores OEM, o atuador é tão bom quanto seu encaixe na caixa do medidor, na haste da válvula esférica e na placa de controle. Este atuador usa um contorno compacto destinado a gabinetes de medidores inteligentes com espaço limitado, com um esquema de fiação que separa a energia dos sinais de controle de abertura/fechamento.

Fiação de energia.Vermelho é positivo, preto é negativo. O circuito de acionamento deve ser dimensionado para a corrente de rotor bloqueado de 450 mA, mesmo que a corrente de operação normal seja ≤25 mA, porque o assentamento da válvula pode exigir brevemente uma corrente mais alta. A proteção contra polaridade reversa na placa do medidor é recomendada se o atuador puder ser substituído em campo.

Fiação de controle.O azul está aberto, o branco é COM, o amarelo está fechado. Este circuito deve ser tratado como uma entrada de controle, não como uma linha de alimentação, e deve permanecer independente do módulo de comunicação para que uma falha de comunicação não desabilite o controle da válvula.

Interface de montagem.O atuador é projetado em torno da haste da válvula esférica e do padrão de montagem usado em corpos de válvulas de medidores inteligentes de pequeno diâmetro. Antes da liberação do volume, os compradores devem confirmar o esquadro da haste, o espaçamento dos orifícios de montagem e a orientação do atuador dentro da caixa do medidor. Kaiye pode fornecer uma amostra para verificação de ajuste mecânico antes que o pedido de produção seja feito.

Se você também estiver adquirindo o invólucro do medidor ou o conjunto completo da válvula, o atuador poderá ser revisado junto com oescudo do medidor de águae corpo da válvula para reduzir incompatibilidade de interface na montagem.

Onde o atuador de válvula esférica é usado: aplicação adequada para projetos de volume

O atuador está posicionado para controle de válvula esfera de pequeno diâmetro, onde a operação alimentada por bateria e o baixo consumo de corrente são mais importantes do que a atuação em alta velocidade. As aplicações de volume típicas incluem:

Como o atuador faz parte da plataforma mais ampla de componentes de medidores de água da Kaiye, os compradores que adquirem vários componentes podem consolidar a qualificação e a logística. Se o seu projeto também requer comunicação sem fio no nível do medidor, o atuador foi projetado para funcionar junto com o Kaiye.medidor de água sem fioplataforma. Você também pode revisar o completofaixa de atuadores de medidor de águapara modelos relacionados.

Qualidade, consistência e o que “fabricante” realmente significa aqui

Para compradores B2B, “fabricante” deve significar controle de processo, não apenas uma empresa comercial com um catálogo. Kaiye opera um sistema de qualidade ISO 9001, executa produção automatizada para conjuntos de atuadores e produz atuadores para medidores de água há mais de duas décadas. Este atuador de válvula esférica se beneficia dessa base de produção de três maneiras concretas:

Consistência do lote.As engrenagens são usinadas em dimensões controladas. A montagem automatizada reduz a variação de unidade para unidade na malha de engrenagens, na saída de empuxo e no tempo de resposta – algo crítico quando você está instalando milhares de atuadores em um projeto de utilidade pública.

Inspeção de entrada e teste final.A produção padrão inclui verificações funcionais de consumo de corrente, tempo de resposta e deslocamento da válvula. Os compradores podem solicitar o protocolo de inspeção e o plano de amostragem antes de fazer um pedido de volume.

Rastreabilidade.O código do modelo, o lote de produção e os registros de testes são mantidos para que, caso surja um problema de campo, a população afetada possa ser isolada, em vez de tratar todos os atuadores do projeto como suspeitos. Para obter mais informações sobre a base de produção e o sistema de qualidade da Kaiye, consulte operfil da empresa e visão geral da fabricação.

Termos de personalização e aquisição de OEM

O atuador de válvula esférica está disponível como unidade padrão, mas padrão não significa fixo. Para compradores OEM e de projetos, os seguintes itens geralmente são personalizados após revisão técnica:

Cabo e conector.O comprimento do cabo, a bitola do fio, o código de cores e o tipo de conector podem ser especificados para corresponder ao invólucro do medidor e ao dispositivo de montagem.

Lógica de controle.A polaridade do sinal aberto/fechado e a configuração COM podem ser alinhadas com a placa do medidor.

Impulso e relação de transmissão.Para válvulas com maior impulso de sede ou geometria de haste diferente, uma relação de engrenagem ou nível de motor alternativo pode ser mais apropriado do que a configuração padrão 1000:1.

Marca e embalagem.Marcação de marca própria, embalagem neutra e rotulagem específica do projeto estão disponíveis para pedidos de volume.

MOQ típico e prazo de entrega são confirmados na cotação. A entrega padrão geralmente ocorre de 15 a 30 dias após o pedido e a confirmação da amostra, dependendo da quantidade do pedido e da disponibilidade dos componentes.

Perguntas frequentes sobre aquisições

Você é um fabricante?
Sim. Kaiye possui fábrica própria com mais de 30 anos de experiência em produção.

Você pode embalar este produto com nossos requisitos?
Sim. Embalagem e rotulagem personalizadas são bem-vindas para pedidos de grande volume.

Qual é o prazo de entrega para pedidos regulares?
O prazo de entrega é geralmente de 15 a 30 dias e pode ser menor ou maior com base no período do modelo e na quantidade do pedido.

Qual é a definição de fiação?
Vermelho é positivo, preto é negativo, azul é aberto, branco é COM e amarelo é fechado.

Qual é a classificação à prova d’água?
A configuração padrão não especifica uma classificação IP. Confirme o nível de IP necessário com a engenharia para instalações externas ou submersas.

É compatível com medidores de água inteligentes com bateria de célula seca de 3,6 V?
Sim. O atuador foi projetado para sistemas de 3,6 Vcc com uma faixa de tensão operacional de 2,5 a 5 V. Confirme a lógica de controle da placa do medidor e a carga da válvula durante a revisão técnica.
