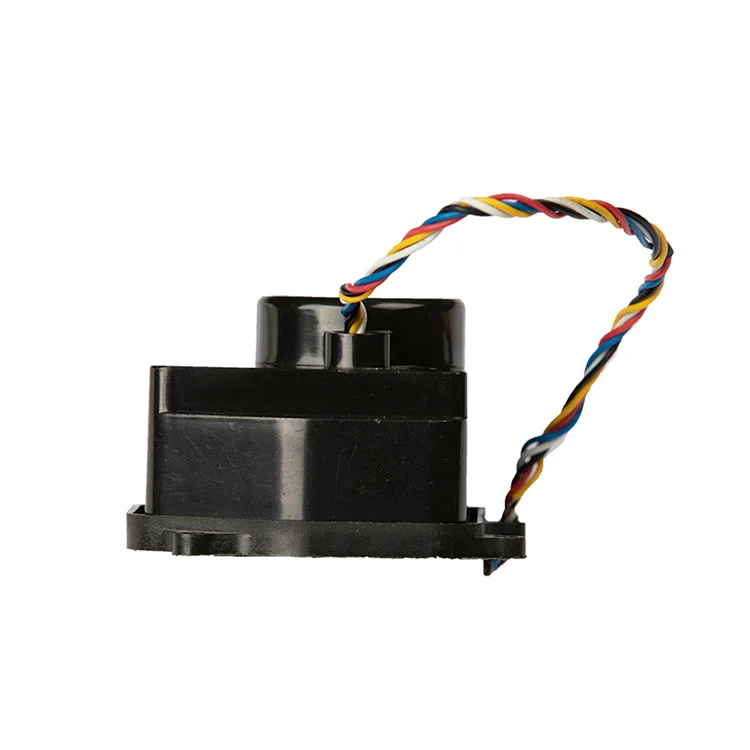

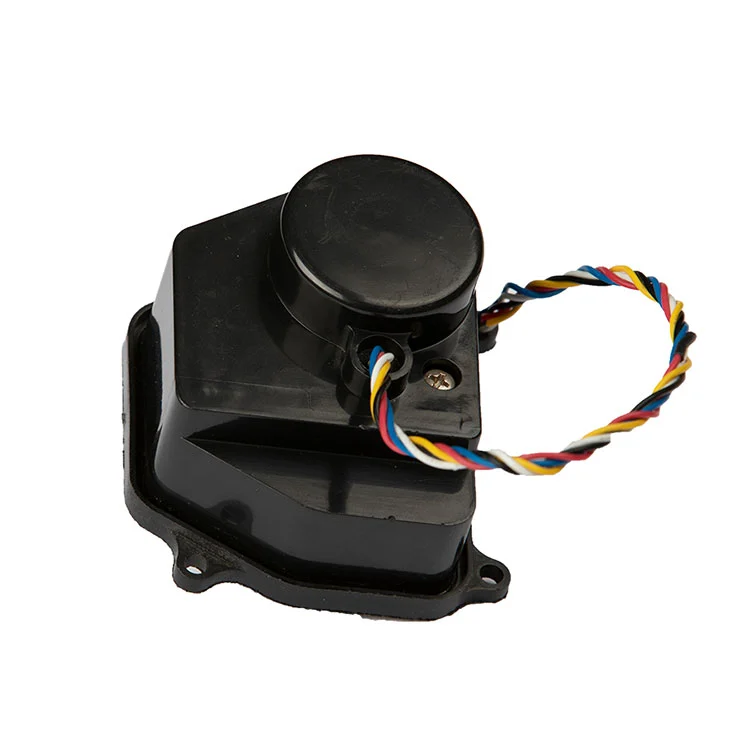

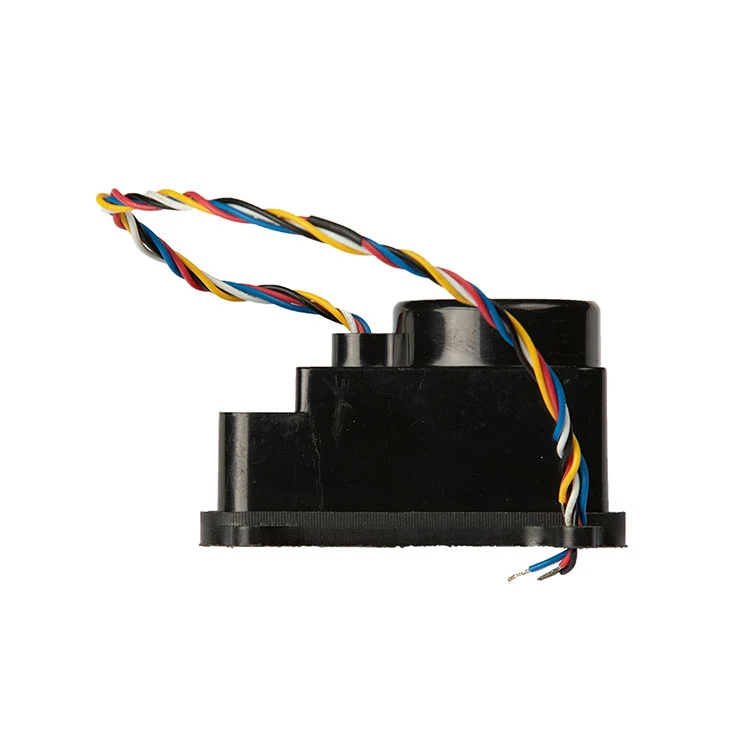

Se você estiver adquirindo atuadores de válvula alimentados por bateria para medidores de água inteligentes, as principais questões são sempre as mesmas: ele manterá o torque em válvulas antigas, por quanto tempo funcionará no pacote de célula seca do medidor e a fiação corresponderá à placa do medidor sem retrabalho? Este atuador de 3,6 V é construído em torno dessas três restrições.
Kaiye fabrica atuadores de medidores de água desde a adoção inicial da medição inteligente, com uma capacidade anual de atuadores de10 milhões de conjuntose mais de 30 anos de experiência em produção de hardware e válvulas de controle. Este atuador de célula seca faz parte dessa plataforma comprovada em volume, projetada para integração OEM, consistência de lote e prazos de entrega previsíveis.
Abaixo você encontrará os parâmetros de trabalho reais, lógica de fiação, limites de aquisição e as perguntas técnicas que sua equipe de engenharia fará antes de aprovar uma amostra.
A maioria das falhas nas válvulas medidoras alimentadas por bateria não vem do motor. Eles vêm de torque insuficiente em válvulas antigas, consumo de corrente que drena a bateria mais rápido do que o esperado ou fiação que não corresponde à placa do medidor. Este atuador aborda diretamente esses três pontos de falha.
Avaliado em ≥1,8 N·m através de uma redução de engrenagem metálica de 1500:1, o atuador é dimensionado para válvulas hidrográficas de pequeno diâmetro. As engrenagens de metal são usinadas, não sinterizadas, o que preserva a saída de torque durante longos ciclos e reduz o risco de dentes desgastados em condições de travamento.
A corrente operacional é ≤25 mA a 3,6 V nominal, com corrente de rotor travado de 550 mA. A baixa corrente operacional é o que permite que o atuador funcione a partir de um conjunto de células secas padrão sem consumo excessivo de bateria, enquanto a figura do rotor travado informa ao circuito do acionador o que esperar durante o assentamento da válvula.
Vermelho negativo, preto positivo, azul aberto, branco COM, amarelo fechado. O esquema de fiação separa a alimentação dos sinais de controle de abertura/fechamento, de modo que o atuador possa ser acionado pela lógica de controle existente na placa do medidor sem adicionar uma placa de relé separada.
O atuador destina-se a cenários de instalação residencial, subterrânea e não eletrificada, onde a utilização de rede elétrica de 220 V ou cabos de alimentação dedicados é impraticável. Ele suporta controle de válvula estável e feedback de sinal sem infraestrutura de energia no local.
A tabela abaixo reflete a configuração padrão do atuador de célula seca. Onde a plataforma do seu medidor opera em uma tensão, curva de torque ou convenção de fiação diferente, esses parâmetros podem ser personalizados durante a revisão do OEM.
| Parâmetro | Valor padrão | Nota de Aquisição |
|---|---|---|
| Tensão nominal | 3,6 V CC | Confirme a compatibilidade com o pacote de células secas do medidor |
| Faixa de tensão operacional | 2,5–5 V CC | Tensão mais alta dentro da faixa proporciona maior torque, mas reduz a vida útil |
| Corrente operacional | ≤25 mA | Orçamento para corrente de pico durante o deslocamento da válvula, não apenas em espera |
| Corrente de rotor bloqueado | 550 mA | Útil para dimensionamento de driver e circuito de proteção |
| Torque de saída | ≥1,8 N·m | Medido em tensão nominal; confirme contra o torque de assentamento da válvula |
| Taxa de redução | 1500:1 | Compatível com plataforma de válvula de medidor de água de pequeno diâmetro |
| Tempo de resposta da válvula | ≤8s | Aberto para fechar ou fechado para abrir na tensão nominal |
| Fiação | Vermelho negativo, preto positivo, azul aberto, branco COM, amarelo fechado | O comprimento do cabo, o conector e a cor do fio podem ser personalizados |
Se a placa do seu medidor fornecer uma polaridade de sinal de controle diferente ou usar um conector diferente, a equipe de engenharia da Kaiye poderá revisar a fiação e propor uma configuração correspondente em vez de forçar um chicote padrão em uma plataforma de medidor incompatível.
Para compradores OEM, o atuador é tão bom quanto seu encaixe na carcaça do medidor, na haste da válvula e na placa de controle. Este atuador de célula seca usa um contorno compacto destinado a gabinetes de medidores inteligentes com espaço limitado, com um esquema de fiação que separa a energia dos sinais de controle de abertura/fechamento.
Fiação de energia.Vermelho é negativo, preto é positivo. O circuito de acionamento deve ser dimensionado para a corrente de rotor bloqueado de 550 mA, mesmo que a corrente de operação normal seja ≤25 mA, porque o assentamento da válvula pode exigir brevemente uma corrente mais alta. A proteção contra polaridade reversa na placa do medidor é recomendada se o atuador puder ser substituído em campo.
Fiação de controle.O azul está aberto, o branco é COM, o amarelo está fechado. Este circuito deve ser tratado como uma entrada de controle, não como uma linha de alimentação, e deve permanecer independente do módulo de comunicação para que uma falha de comunicação não desabilite o controle da válvula.

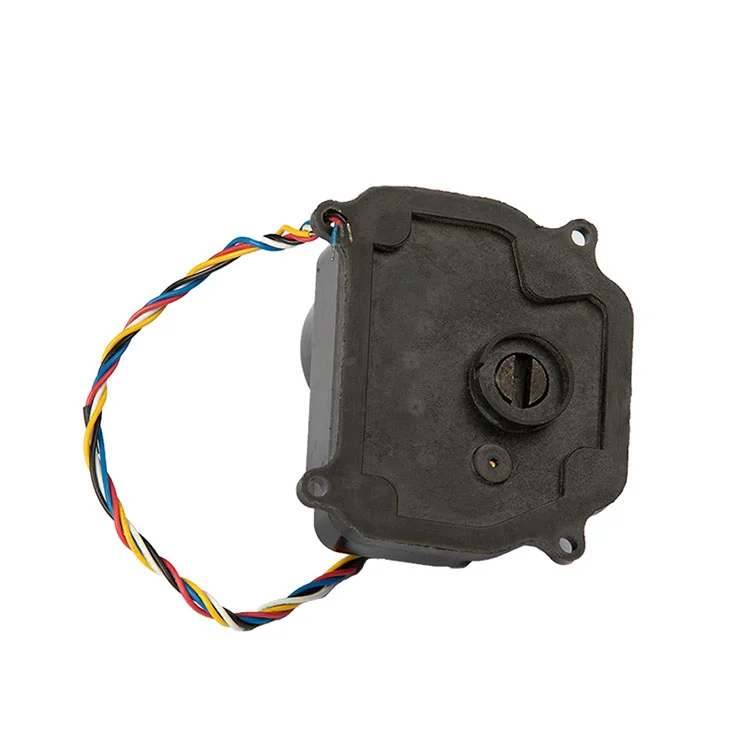

Interface de montagem.O atuador é projetado em torno da haste da válvula e do padrão de montagem usado em corpos de válvulas de medidores inteligentes de pequeno diâmetro. Antes da liberação do volume, os compradores devem confirmar o esquadro da haste, o espaçamento dos orifícios de montagem e a orientação do atuador dentro da caixa do medidor. Kaiye pode fornecer uma amostra para verificação de ajuste mecânico antes que o pedido de produção seja feito.
Se você também estiver adquirindo o invólucro do medidor ou o conjunto completo da válvula, o atuador poderá ser revisado junto com oescudo do medidor de águae corpo da válvula para reduzir incompatibilidade de interface na montagem.
O atuador está posicionado para controle de válvula de pequeno diâmetro, onde a operação alimentada por bateria e o baixo consumo de corrente são mais importantes do que a atuação em alta velocidade. As aplicações de volume típicas incluem:
Abertura/fechamento remoto para controle de faturamento, gerenciamento de atrasos e resposta a vazamentos em prédios de apartamentos e contas residenciais gerenciadas por serviços públicos.
Instalações subterrâneas e externas de medidores onde a rede elétrica de 220 V ou cabos de alimentação dedicados são impraticáveis e o atuador funciona a partir do pacote de célula seca do medidor.
Instalação em lote na reforma de comunidades antigas, gestão de água em campus e submedição de parques industriais, onde os atuadores são adquiridos em quantidades de quatro ou cinco dígitos.
Fornecimento de atuadores para fabricantes de medidores de água e oficinas de automação de válvulas que integram o atuador em seu próprio medidor ou produto de válvula antes de enviá-lo para a concessionária.
Como o atuador faz parte da plataforma mais ampla de componentes de medidores de água da Kaiye, os compradores que adquirem vários componentes podem consolidar a qualificação e a logística. Se o seu projeto também requer comunicação sem fio no nível do medidor, o atuador foi projetado para funcionar junto com o Kaiye.medidor de água sem fioplataforma.
Para compradores B2B, “fabricante” deve significar controle de processo, não apenas uma empresa comercial com um catálogo. Kaiye opera um sistema de qualidade ISO 9001, executa produção automatizada para conjuntos de atuadores e produz atuadores para medidores de água há mais de duas décadas. Este atuador de célula seca se beneficia dessa base de produção de três maneiras concretas:
Consistência do lote.As engrenagens de metal são usinadas em dimensões controladas. A montagem automatizada reduz a variação de unidade para unidade na malha de engrenagens, na saída de torque e no tempo de resposta – algo crítico quando você está instalando milhares de atuadores em um projeto de utilidade pública.
Inspeção de entrada e teste final.A produção padrão inclui verificações funcionais de consumo de corrente, tempo de resposta e deslocamento da válvula. Os compradores podem solicitar o protocolo de inspeção e o plano de amostragem antes de fazer um pedido de volume.
Rastreabilidade.O código do modelo, o lote de produção e os registros de testes são mantidos para que, caso surja um problema de campo, a população afetada possa ser isolada, em vez de tratar todos os atuadores do projeto como suspeitos. Para obter mais informações sobre a base de produção e o sistema de qualidade da Kaiye, consulte operfil da empresa e visão geral da fabricação.
O atuador de célula seca está disponível como unidade padrão, mas padrão não significa fixo. Para compradores OEM e de projetos, os seguintes itens geralmente são personalizados após revisão técnica:
Cabo e conector.O comprimento do cabo, a bitola do fio, o código de cores e o tipo de conector podem ser especificados para corresponder ao invólucro do medidor e ao dispositivo de montagem.
Lógica de controle.A polaridade do sinal aberto/fechado e a configuração COM podem ser alinhadas com a placa do medidor.
Torque e relação de transmissão.Para válvulas com maior torque de assentamento ou geometria de haste diferente, uma relação de engrenagem ou nível de motor alternativo pode ser mais apropriado do que a configuração padrão 1500:1.
Marca e embalagem.Marcação de marca própria, embalagem neutra e rotulagem específica do projeto estão disponíveis para pedidos de volume.
MOQ típico para configuração padrão começa em 500 peças; cabo, conector ou marca personalizada pode exigir um MOQ mais alto e uma etapa de aprovação de amostra. O prazo de entrega para unidades padrão é geralmente de 15 a 25 dias úteis após o pedido e a confirmação da amostra. MOQ final e prazo de entrega são confirmados na cotação.
Qual é a quantidade mínima de pedido?
A configuração padrão começa em 500 peças. Cabo, conector ou marca personalizados podem exigir um MOQ mais alto e uma etapa de aprovação de amostra.
O atuador pode ser personalizado para diferentes comprimentos de fio ou conectores?
Sim. O comprimento do cabo, a bitola do fio, o código de cores e o tipo de conector podem ser especificados para corresponder ao invólucro do medidor e ao dispositivo de montagem.
Qual é o prazo de entrega?
As unidades padrão geralmente levam de 15 a 25 dias úteis após o pedido e a confirmação da amostra, dependendo da quantidade do pedido e da disponibilidade dos componentes.
O atuador é compatível com medidores inteligentes alimentados por bateria de célula seca de 3,6 V?
Sim. O atuador foi projetado para sistemas de bateria de célula seca de 3,6 Vcc, com uma faixa de tensão operacional de 2,5–5 V. Confirme a lógica de controle da placa do medidor e a carga da válvula durante a revisão técnica.
