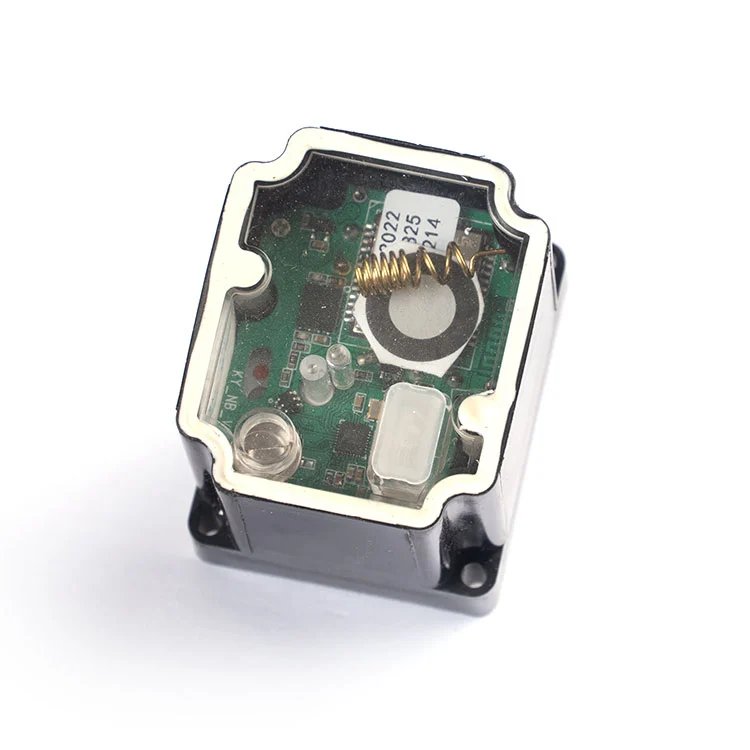

Atuador modular de medidor de água de 3,6 V para medidores de água inteligentes DN15 – DN25.
3,6 V CC · 2,5–5 V operável · redução dupla: 2400:1 para DN15–DN20, 3700:1 para DN25 · ≥1,8–2,7 N·m de torque · ≤25 mA de corrente de operação · 450 mA de corrente de rotor bloqueado · ≤10–16 s de abertura/fechamento · IP67.
Conector 4P tipo PH com 6 fios (4 sinais + 2 potência). Projetado para plataformas modulares de medidores inteligentes alimentadas por bateria.
Personalização de cabo, conector e marca OEM. MOQ e prazo de entrega confirmados na cotação.Envie as especificações da plataforma do seu medidor para obter uma cotação correspondente.
Se você estiver adquirindo atuadores modulares para uma plataforma de medidor de água inteligente, as questões de aprovação são previsíveis: a taxa de redução corresponde ao tamanho da válvula, o torque será mantido em uma válvula antiga e o conector e a definição do fio corresponderão à placa do medidor sem retrabalho? Este atuador modular de 3,6 V foi construído em torno dessas três restrições.
Kaiye fabrica atuadores de medidores de água desde a adoção inicial da medição inteligente, com uma capacidade anual de atuadores de10 milhões de conjuntose mais de 30 anos de experiência em produção de hardware e válvulas de controle. Este atuador modular faz parte dessa plataforma comprovada em volume, projetada para integração OEM, consistência de lote e prazos de entrega previsíveis.
Abaixo você encontrará a seleção de relação dupla, parâmetros de trabalho, lógica de fiação e conector, limites de aquisição e as perguntas técnicas que sua equipe de engenharia fará antes de aprovar uma amostra.
A maioria dos problemas de integração do atuador modular não vem do motor. Eles vêm da escolha da taxa de redução errada para o tamanho da válvula, do consumo de corrente que drena a bateria mais rápido do que o esperado ou de definições de conector e fio que não correspondem à placa do medidor. Este atuador aborda diretamente esses três pontos de falha.
A tabela abaixo reflete a configuração padrão do atuador modular. Onde a plataforma do seu medidor opera em uma tensão, curva de torque ou convenção de conector diferente, esses parâmetros podem ser personalizados durante a revisão do OEM.
| Parâmetro | Valor padrão | Nota de Aquisição |
|---|---|---|
| Tensão nominal | 3,6 V CC | Confirme a compatibilidade com a bateria do medidor |
| Faixa de tensão operacional | 2,5–5 V CC | Tensão mais alta dentro da faixa proporciona maior torque, mas reduz a vida útil |
| Corrente operacional | ≤25 mA | Orçamento para corrente de pico durante o deslocamento da válvula, não apenas em espera |
| Corrente de rotor bloqueado | 450 mA | Útil para dimensionamento de driver e circuito de proteção |
| Taxa de redução | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Combine a taxa de redução com o tamanho da válvula; não use 2400:1 em DN25 |
| Torque de saída | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Confirme o torque da sede da válvula e o tamanho do tubo |
| Horário de abertura/fechamento | ≤10s (2400:1) ≤16s (3700:1) |
Aberto para fechar ou fechado para abrir na tensão nominal |
| Classificação à prova d'água | IP67 | Adequado para gabinetes de medidores úmidos, propensos a respingos e externos |
| Conector | Tipo PH, 4P com 6 fios | 4 linhas de sinal + 2 fios de alimentação; confirme a definição do fio em relação à folha de dados |
Se a placa do seu medidor usar um conector diferente ou esperar uma definição de fio diferente, a equipe de engenharia da Kaiye poderá revisar o chicote e propor uma configuração correspondente em vez de forçar um plugue padrão em uma placa incompatível.
Para plataformas de medidores modulares, o atuador é tão bom quanto seu encaixe na placa do medidor, na haste da válvula e no invólucro. Este atuador utiliza um conector 4P tipo PH com 6 fios: 4 linhas de sinal mais 2 fios de alimentação. O plugue deve ser encaixado diretamente na placa do medidor, em vez de ser conectado fisicamente.
Fiação de energia.O par de potência alimenta o acionamento do motor. O circuito de acionamento deve ser dimensionado para a corrente de rotor bloqueado de 450 mA, mesmo que a corrente de operação normal seja ≤25 mA, porque o assentamento da válvula pode exigir brevemente uma corrente mais alta. A proteção contra polaridade reversa na placa do medidor é recomendada se o atuador puder ser substituído em campo.
Fiação de sinal.As 4 linhas de sinal transportam controle de abertura/fechamento e feedback de posição. Este circuito deve ser tratado como uma entrada de controle, não como uma linha de alimentação, e deve permanecer independente do módulo de comunicação para que uma falha de comunicação não desabilite o controle da válvula.
Definição de fio.A documentação atual do produto mostra 6 fios, mas as definições de cores devem ser confirmadas na folha de dados real antes da produção. Os compradores devem solicitar o diagrama de fiação final e a pinagem antes da aprovação da amostra.
Interface de montagem.O atuador é projetado em torno da haste da válvula e do padrão de montagem usado nos corpos de válvulas modulares de medidor inteligente DN15–DN25. Antes da liberação do volume, os compradores devem confirmar o esquadro da haste, o espaçamento dos orifícios de montagem e a orientação do atuador dentro da caixa do medidor. Kaiye pode fornecer uma amostra para verificação de ajuste mecânico antes que o pedido de produção seja feito.
Se você também estiver adquirindo o invólucro do medidor ou o conjunto completo da válvula, o atuador poderá ser revisado junto com oescudo do medidor de águae corpo da válvula para reduzir incompatibilidade de interface na montagem.
O atuador está posicionado para plataformas modulares de medidores inteligentes onde a operação alimentada por bateria, o baixo consumo de corrente e um conector plug-in são mais importantes do que a atuação em alta velocidade. As aplicações de volume típicas incluem:
Como o atuador faz parte da plataforma mais ampla de componentes de medidores de água da Kaiye, os compradores que adquirem vários componentes podem consolidar a qualificação e a logística. Se o seu projeto também requer comunicação sem fio no nível do medidor, o atuador foi projetado para funcionar junto com o Kaiye.medidor de água sem fioplataforma. Você também pode revisar o completofaixa de atuadores de medidor de águapara modelos relacionados.
Para compradores B2B, “fabricante” deve significar controle de processo, não apenas uma empresa comercial com um catálogo. Kaiye opera um sistema de qualidade ISO 9001, executa produção automatizada para conjuntos de atuadores e produz atuadores para medidores de água há mais de duas décadas. Este atuador modular se beneficia dessa base de produção de três maneiras concretas:
Consistência do lote.As engrenagens são usinadas em dimensões controladas. A montagem automatizada reduz a variação de unidade para unidade na malha de engrenagens, na saída de torque e no tempo de resposta – algo crítico quando você está instalando milhares de atuadores em um projeto de utilidade pública.
Inspeção de entrada e teste final.A produção padrão inclui verificações funcionais de consumo de corrente, tempo de resposta e deslocamento da válvula. Os compradores podem solicitar o protocolo de inspeção e o plano de amostragem antes de fazer um pedido de volume.
Rastreabilidade.O código do modelo, o lote de produção e os registros de testes são mantidos para que, caso surja um problema de campo, a população afetada possa ser isolada, em vez de tratar todos os atuadores do projeto como suspeitos. Para obter mais informações sobre a base de produção e o sistema de qualidade da Kaiye, consulte operfil da empresa e visão geral da fabricação.
O atuador modular está disponível como unidade padrão, mas padrão não significa fixo. Para compradores OEM e de projetos, os seguintes itens geralmente são personalizados após revisão técnica:
Cabo e conector.O comprimento do cabo, a bitola do fio, o código de cores e o tipo de conector podem ser especificados para corresponder ao invólucro do medidor e ao dispositivo de montagem.
Definição de fios e lógica de controle.O mapeamento do sinal aberto/fechado e a polaridade da alimentação podem ser alinhados com a placa do medidor.
Razão de redução.Se o tamanho da sua válvula estiver fora de DN15–DN25, ou o torque de assentamento for incomum, uma relação de engrenagem ou nível de motor alternativo pode ser mais apropriado do que a configuração padrão 2400:1 ou 3700:1.
Marca e embalagem.Marcação de marca própria, embalagem neutra e rotulagem específica do projeto estão disponíveis para pedidos de volume.
MOQ típico e prazo de entrega são confirmados na cotação. A entrega padrão geralmente ocorre de 15 a 30 dias após o pedido e a confirmação da amostra, dependendo da quantidade do pedido e da disponibilidade dos componentes.
Para quais especificações de medidor de água inteligente o atuador modular é adequado?
O atuador foi projetado para medidores de água inteligentes DN15–DN25. Use redução de 2.400:1 para medidores DN15 e DN20 e redução de 3.700:1 para medidores DN25, atendendo aos requisitos de controle de válvula de cada calibre.
Qual é a vantagem da baixa corrente operacional (≤25 mA)?
A baixa corrente operacional reduz o consumo de energia dos medidores alimentados por bateria, estende os ciclos de substituição da bateria e reduz o calor e o ruído durante a operação.
Qual é o conector e a configuração da fiação?
O atuador utiliza um conector 4P tipo PH com 6 fios: 4 linhas de sinal mais 2 fios de alimentação. Confirme a definição exata da cor do fio em relação à folha de dados real do produto antes de fazer o pedido.
O cabo, conector ou marca podem ser personalizados?
Sim. O comprimento do cabo, a bitola do fio, o código de cores, o tipo de conector e a marcação de marca própria podem ser especificados para pedidos de volume.
Qual é o prazo de entrega para pedidos regulares?
O prazo de entrega é geralmente de 15 a 30 dias e pode ser menor ou maior com base no período do modelo e na quantidade do pedido.
