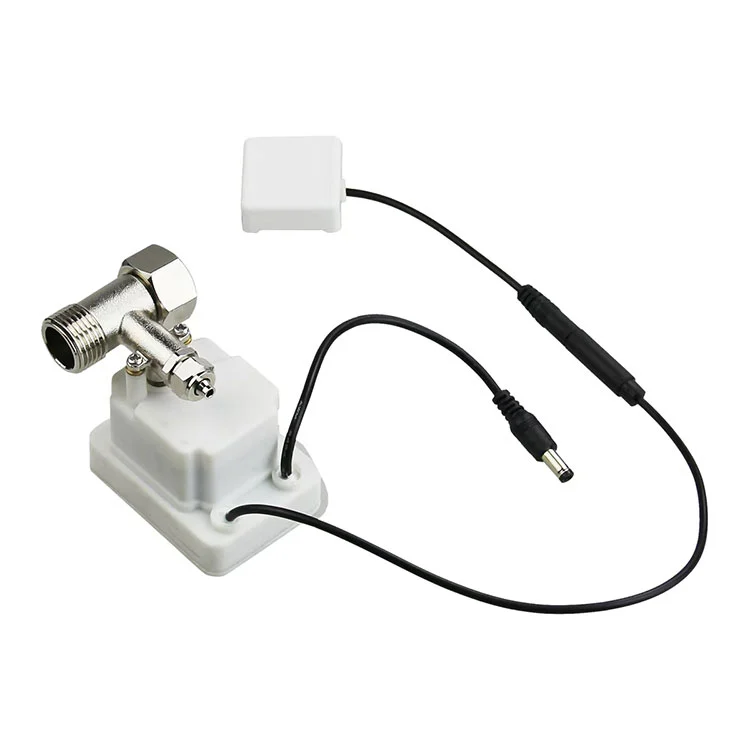

KY-KT-27 — Atuador de válvula de purificação de medidor de água 24V para medidores de água inteligentes e sistemas de purificação.
≥1,8 N·m de torque de saída · Redução de engrenagem metálica usinada 2400:1 · Carcaça IP66 · ≤10 s de resposta da válvula · ≤80 mA de corrente de operação · 450 mA de corrente de rotor bloqueado.
Suporta controle remoto elétrico e operação manual de emergência. O cabo do alarme de vazamento aciona o fechamento automático da válvula e o indicador vermelho em contato com a água. Projetado para plataformas de válvulas DN15–DN20.
Personalização OEM: tensão, comprimento do cabo e conector, lógica de controle, nível de torque, marca e embalagem. MOQ padrão de 500 unidades; prazo de entrega de 15 a 25 dias úteis após a aprovação da amostra.Envie as especificações da sua válvula para obter um orçamento correspondente.
Se você estiver adquirindo atuadores de válvula para medidores de água inteligentes, sistemas de purificação ou controle de tubulações de pequeno diâmetro em volume, o KY-KT-27 foi construído com um propósito: fechar e abrir válvulas de maneira confiável sob comando, ciclo após ciclo, sem adicionar carga de manutenção ao seu produto ou projeto.
Kaiye fabrica atuadores de medidores de água desde a adoção inicial da medição inteligente, com uma capacidade anual de atuadores de10 milhões de conjuntose mais de 30 anos de experiência em produção de hardware e válvulas de controle. O KY-KT-27 faz parte dessa plataforma comprovada em volume – projetada para integração OEM, consistência de lote e prazos de entrega previsíveis.
Este não é um espaço reservado de catálogo. Abaixo você encontrará os parâmetros reais de trabalho, lógica de montagem e fiação, limites de aquisição e as perguntas técnicas que sua equipe de engenharia fará antes de aprovar uma amostra.
A maioria das falhas nas válvulas dos medidores inteligentes não provém da eletrônica. Eles vêm de torque insuficiente em válvulas antigas, falha de vedação em caixas de medidores úmidos ou configurações de fiação que não correspondem à plataforma do medidor. O KY-KT-27 aborda diretamente esses três pontos de falha.
Avaliado em ≥1,8 N·m através de uma redução de engrenagem metálica de 2.400:1, o atuador é dimensionado para válvulas de hidrômetro DN15 e DN20. As engrenagens de metal são usinadas, não sinterizadas, o que preserva a saída de torque durante longos ciclos e reduz o risco de dentes desgastados em condições de travamento.
As caixas dos medidores são úmidas, ocasionalmente submersas e expostas à condensação. O invólucro IP66 protege o trem de força e os componentes eletrônicos de controle, permitindo que o atuador permaneça funcional em poços externos, gabinetes de utilidades e gabinetes de equipamentos de purificação.

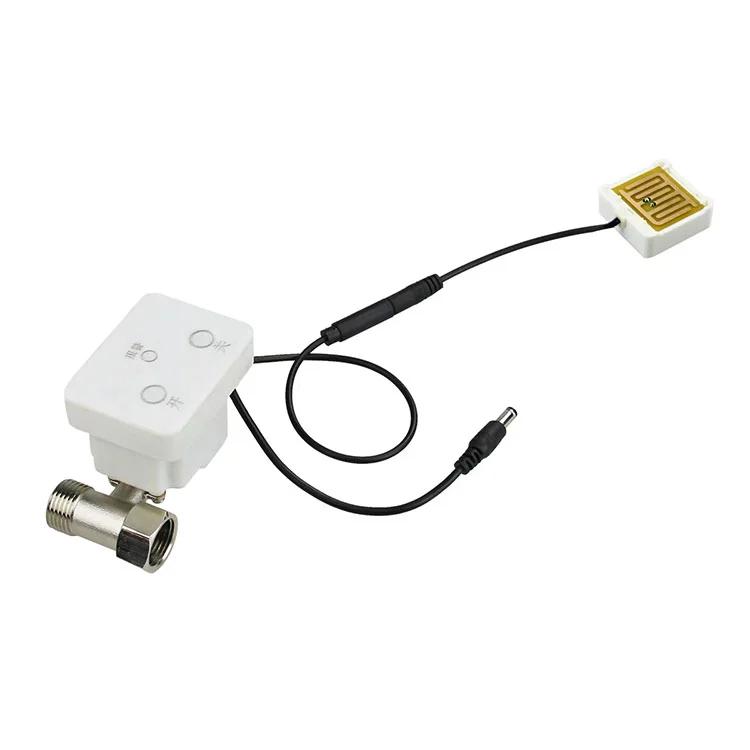

Quando o cabo de alarme de vazamento de água opcional detecta contato com água, o atuador fecha automaticamente a válvula e ativa um indicador vermelho. Esta é uma resposta de segurança conectada que opera independentemente da eletrônica do medidor a montante, reduzindo a dependência da intervenção do firmware.
As equipes de instalação precisam operar a válvula antes que a energia seja aplicada, e as equipes de manutenção precisam encontrar uma maneira de abrir ou fechar a válvula durante o serviço. O KY-KT-27 suporta operação manual de emergência juntamente com controle remoto elétrico, para que a válvula nunca fique presa.
A tabela abaixo reflete a configuração padrão do KY-KT-27. Onde a plataforma do seu medidor opera em uma tensão, curva de torque ou convenção de fiação diferente, esses parâmetros podem ser personalizados durante a revisão do OEM.
| Parâmetro | Valor padrão | Nota de Aquisição |
|---|---|---|
| Modelo | KY-KT-27 | Confirme o código do modelo na amostra e na folha de dados |
| Tensão nominal | 24 V CC | Faixa operacional 23–25 V; confirme a compatibilidade com o barramento de alimentação do medidor |
| Corrente operacional | ≤80 mA | Orçamento para corrente de pico durante o deslocamento da válvula, não apenas em espera |
| Corrente de rotor bloqueado | 450 mA | Útil para dimensionamento de driver e circuito de proteção |
| Torque de saída | ≥1,8 N·m | Medido em tensão nominal; confirme contra o torque de assentamento da válvula |
| Taxa de redução | 2400:1 | Compatível com a plataforma de válvula DN15–DN20 |
| Tempo de resposta da válvula | ≤10s | Aberto para fechar ou fechado para abrir na tensão nominal |
| Classificação à prova d'água | IP66 | Adequado para gabinetes de medidores úmidos, propensos a respingos e externos |
| Fiação | Cabo de alimentação + cabo de alarme de vazamento | O comprimento do cabo, o tipo de conector e a cor do fio podem ser personalizados |
Se a sua aplicação funcionar com 3,6 V, 5 V ou 12 V, ou exigir um nível de torque diferente, a equipe de engenharia da Kaiye poderá revisar a carga da válvula e propor uma configuração de atuador correspondente, em vez de forçar um SKU padrão em uma plataforma de válvula incompatível.
Para compradores OEM, o atuador é tão bom quanto seu encaixe na carcaça do medidor, na haste da válvula e na placa de controle. O KY-KT-27 usa um contorno compacto e integrado destinado a gabinetes de medidores inteligentes com espaço limitado, com um esquema de fiação que separa a energia do circuito de detecção de vazamento.
Fiação de energia.O atuador é alimentado por um cabo dedicado. O circuito de acionamento deve ser dimensionado para a corrente de rotor bloqueado de 450 mA, mesmo que a corrente de operação normal seja ≤80 mA, porque o assentamento da válvula pode exigir brevemente uma corrente mais alta. A proteção contra polaridade reversa na placa do medidor é recomendada se o atuador puder ser substituído em campo.
Fiação do alarme de vazamento.O cabo de fuga é uma entrada separada. Quando o cabo sensor detecta contato com água, o atuador fecha a válvula e aciona o indicador de alarme vermelho. Este circuito deve ser tratado como uma entrada de segurança, não como um sinal de medição, e deve permanecer independente do módulo de comunicação para que uma falha de comunicação não desabilite o fechamento acionado por vazamento.
Interface de montagem.O atuador é projetado em torno da haste da válvula e do padrão de montagem usado nos corpos das válvulas dos medidores inteligentes DN15–DN20. Antes da liberação do volume, os compradores devem confirmar o esquadro da haste, o espaçamento dos orifícios de montagem e a orientação do atuador dentro da caixa do medidor. Kaiye pode fornecer uma amostra para verificação de ajuste mecânico antes que o pedido de produção seja feito.
Se você também estiver adquirindo o invólucro do medidor ou o conjunto completo da válvula, o atuador poderá ser revisado junto com oescudo do medidor de águae corpo da válvula para reduzir incompatibilidade de interface na montagem.
O atuador está posicionado para controle de válvula de pequeno diâmetro, onde a operação remota elétrica e o fechamento à prova de falhas são mais importantes do que a atuação em alta velocidade. As aplicações de volume típicas incluem:
Abertura/fechamento remoto para controle de faturamento, gerenciamento de atrasos e resposta a vazamentos em prédios de apartamentos e contas residenciais gerenciadas por serviços públicos.
Desligamento automático na detecção de vazamentos, controle de nível do tanque e operação da válvula de ciclo de filtro em equipamentos de purificação comerciais e de ponto de uso.
Instalação em lote na reforma de comunidades antigas, gestão de água em campus e submedição de parques industriais, onde os atuadores são adquiridos em quantidades de quatro ou cinco dígitos.
Fornecimento de atuadores para fabricantes de medidores de água e oficinas de automação de válvulas que integram o atuador em seu próprio medidor ou produto de válvula antes de enviá-lo para a concessionária.
Como o atuador faz parte da plataforma mais ampla de componentes de medidores de água da Kaiye, os compradores que adquirem vários componentes podem consolidar a qualificação e a logística. Se o seu projeto também requer comunicação sem fio no nível do medidor, o atuador foi projetado para funcionar junto com o Kaiye.medidor de água sem fioplataforma, onde o controle da válvula e a transmissão remota de dados são tratados como um sistema, em vez de duas partes qualificadas separadamente.

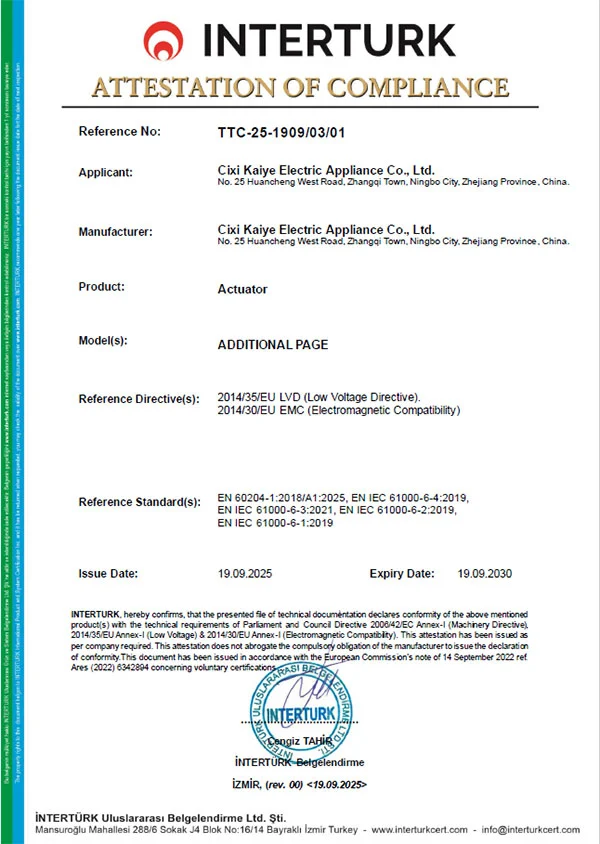

Para compradores B2B, “fabricante” deve significar controle de processo, não apenas uma empresa comercial com um catálogo. Kaiye opera um sistema de qualidade ISO 9001, executa produção automatizada para conjuntos de atuadores e produz atuadores para medidores de água há mais de duas décadas. O KY-KT-27 se beneficia dessa base de produção de três maneiras concretas:
Consistência do lote.As engrenagens de metal são usinadas em dimensões controladas. A montagem automatizada reduz a variação de unidade para unidade na malha de engrenagens, na saída de torque e no tempo de resposta – algo crítico quando você está instalando milhares de atuadores em um projeto de utilidade pública.
Inspeção de entrada e teste final.A produção padrão inclui verificações funcionais de consumo de corrente, tempo de resposta e deslocamento da válvula. Os compradores podem solicitar o protocolo de inspeção e o plano de amostragem antes de fazer um pedido de volume.
Rastreabilidade.O código do modelo, o lote de produção e os registros de testes são mantidos para que, caso surja um problema de campo, a população afetada possa ser isolada, em vez de tratar todos os atuadores do projeto como suspeitos. Para obter mais informações sobre a base de produção e o sistema de qualidade da Kaiye, consulte operfil da empresa e visão geral da fabricação.
O KY-KT-27 está disponível como unidade padrão, mas padrão não significa fixo. Para compradores OEM e de projetos, os seguintes itens geralmente são personalizados após revisão técnica:
Tensão e lógica de acionamento.Se a placa do medidor fornecer 3,6 V, 5 V ou 12 V em vez de 24 V, o acionamento do atuador poderá ser revisado e compatível. A polaridade do sinal de controle e a lógica de abertura/fechamento também podem ser alinhadas com sua placa.
Cabo e conector.O comprimento do cabo, a bitola do fio, o código de cores e o tipo de conector podem ser especificados para corresponder ao invólucro do medidor e ao dispositivo de montagem.
Torque e relação de transmissão.Para válvulas com maior torque de assentamento ou geometria de haste diferente, uma relação de engrenagem ou nível de motor alternativo pode ser mais apropriado do que a configuração padrão 2400:1.
Marca e embalagem.Marcação de marca própria, embalagem neutra e rotulagem específica do projeto estão disponíveis para pedidos de volume.
MOQ típico para configuração padrão começa em 500 peças; voltagem, cabo ou marca personalizados podem exigir um MOQ mais alto e uma etapa de aprovação de amostra. O prazo de entrega para unidades padrão é geralmente de 15 a 25 dias úteis após o pedido e a confirmação da amostra, dependendo da quantidade do pedido e da disponibilidade dos componentes. MOQ final e prazo de entrega são confirmados na cotação.
Qual é a quantidade mínima de pedido?
A configuração padrão começa em 500 peças. Tensão, cabo, conector ou marca personalizados podem exigir um MOQ mais alto e uma etapa de aprovação de amostra.
O atuador pode ser personalizado para 3,6 V, 5 V ou 12 V?
Sim. A unidade padrão é de 24 Vcc, mas o inversor pode ser revisado e compatível com sistemas de 3,6 V, 5 V ou 12 V após avaliação técnica.
Qual é o prazo de entrega?
As unidades padrão geralmente levam de 15 a 25 dias úteis após o pedido e a confirmação da amostra, dependendo da quantidade do pedido e da disponibilidade dos componentes.
Fecha a válvula automaticamente em caso de vazamento de água?
Sim, quando o cabo do alarme de vazamento detecta contato com água, o atuador fecha a válvula e ativa um indicador de alarme vermelho.
