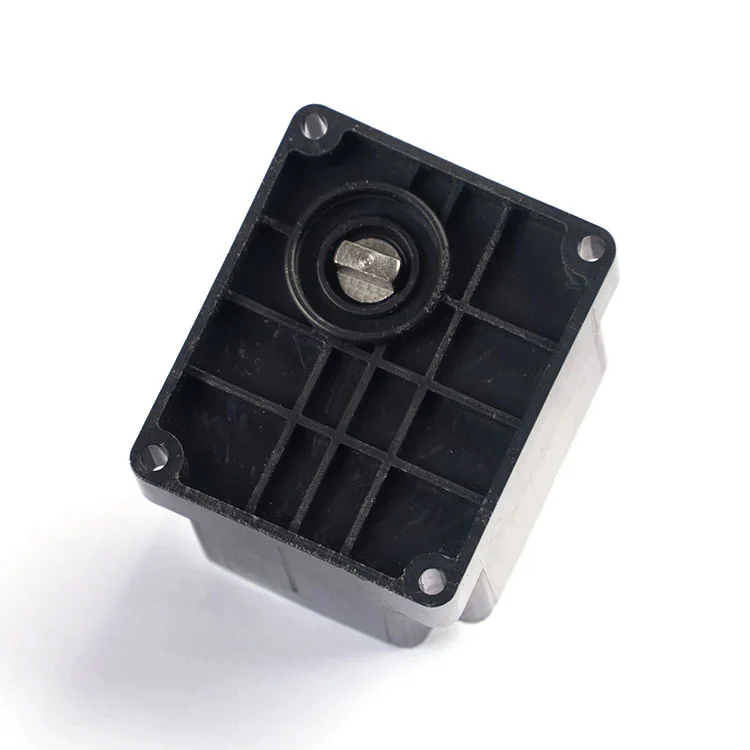

Atuador sem fio de medidor de água de 3,6 V para medidores de água inteligentes DN15 – DN25.
Conexão plug-and-play de 5 pinos de 2,0 mm sem fio, sem soldagem de cabo. 3,6 V CC · 2,5–5 V operável · redução dupla: 2400:1 para DN15–DN20, 3700:1 para DN25 · ≥1,8–2,7 N·m de torque · ≤25 mA de corrente de operação · 450 mA de corrente de rotor bloqueado · ≤10–16 s de abertura/fechamento · IP67.
Projetado para montagem automatizada de medidores e plataformas de medidores inteligentes alimentadas por bateria. As funções e a sequência dos pinos podem ser personalizadas.
Definição de pinos OEM, conector e personalização de marca. MOQ e prazo de entrega confirmados na cotação.Envie as especificações da plataforma do seu medidor para obter uma cotação correspondente.
Se você estiver adquirindo atuadores para uma linha de produção de medidores de água inteligentes, as questões de aprovação são previsíveis: a conexão requer soldagem de cabo, o torque será mantido em uma válvula antiga e a definição do pino corresponderá à placa do medidor sem retrabalho? Este atuador sem fio é construído em torno dessas três restrições.
Kaiye fabrica atuadores de medidores de água desde a adoção inicial da medição inteligente, com uma capacidade anual de atuadores de10 milhões de conjuntose mais de 30 anos de experiência em produção de hardware e válvulas de controle. Esse atuador sem fio faz parte dessa plataforma comprovada em volume, projetada para integração OEM, consistência de lote e prazos de entrega previsíveis.
Abaixo você encontrará a comparação de conexões, parâmetros de trabalho, definição de pinos, limites de aquisição e as perguntas técnicas que sua equipe de engenharia fará antes de aprovar uma amostra.

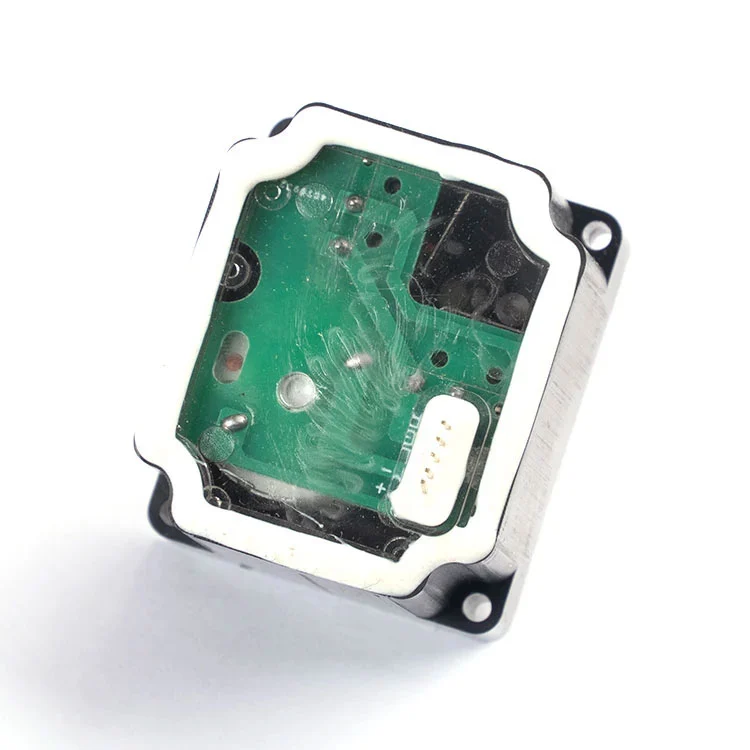

Alinhe o plugue de 5 pinos de 2,0 mm com o soquete da placa do medidor e encaixe o atuador na haste da válvula.
Verifique se o plugue está totalmente encaixado e se o contato do pino está estável. Nenhuma soldagem de cabo é necessária.
Ligue e verifique a resposta de abertura/fechamento, consumo de corrente e deslocamento da válvula antes da liberação do lote.
A tabela abaixo reflete a configuração padrão do atuador sem fio. Onde a plataforma do seu medidor opera em uma tensão, curva de torque ou definição de pino diferente, esses parâmetros podem ser personalizados durante a revisão do OEM.
| Parâmetro | Valor padrão | Nota de Aquisição |
|---|---|---|
| Tensão nominal | 3,6 V CC | Confirme a compatibilidade com a bateria do medidor |
| Faixa de tensão operacional | 2,5–5 V CC | Tensão mais alta dentro da faixa proporciona maior torque, mas reduz a vida útil |
| Corrente operacional | ≤25 mA | Orçamento para corrente de pico durante o deslocamento da válvula, não apenas em espera |
| Corrente de rotor bloqueado | Aprox. 450 mA (motor da série 300) | Útil para dimensionamento de driver e circuito de proteção |
| Taxa de redução | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Combine a taxa de redução com o tamanho da válvula; não use 2400:1 em DN25 |
| Torque de saída | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Confirme o torque da sede da válvula e o tamanho do tubo |
| Horário de abertura/fechamento | ≤10s (2400:1) ≤16s (3700:1) |
Aberto para fechar ou fechado para abrir na tensão nominal |
| Classificação à prova d'água | IP67 | À prova de poeira e protegido contra imersão temporária |

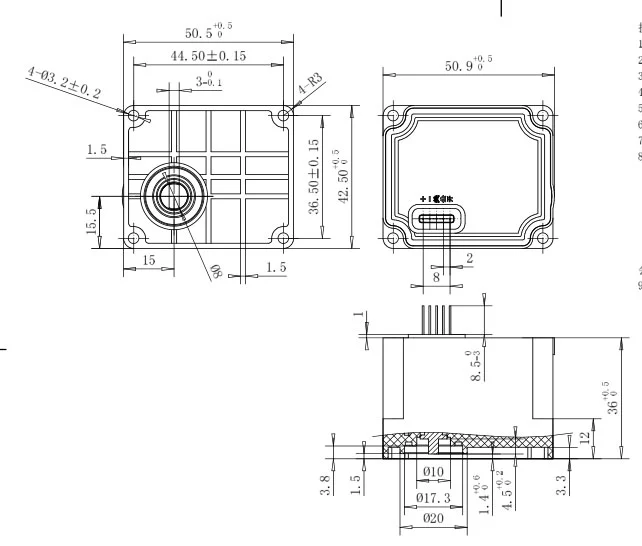

| Conexão | Plug-and-play de 5 pinos de 2,0 mm, sem soldagem de cabo | As funções e a sequência dos pinos podem ser personalizadas |
Se a placa do seu medidor usar uma definição de pino diferente ou esperar um conector diferente, a equipe de engenharia da Kaiye poderá revisar a interface e propor uma configuração correspondente em vez de forçar um plugue padrão em uma placa incompatível.
O atuador usa uma interface padrão de 5 pinos de 2,0 mm. As funções e a sequência dos pinos podem ser personalizadas de acordo com os requisitos do seu projeto.
| Número do pino (2,0 mm) | Definição da função do pino |
|---|---|
| I | Sinal de controle de válvula aberta |
| II | Terminal Comum (COM) |
| III | Sinal de controle de fechamento de válvula |
| 4 | Potência CC Positiva (+) |
| V | Alimentação CC negativa (-) |
Pinos de alimentação.Os pinos IV e V alimentam o acionamento do motor. O circuito de acionamento deve ser dimensionado para a corrente de rotor bloqueado de 450 mA, mesmo que a corrente de operação normal seja ≤25 mA, porque o assentamento da válvula pode exigir brevemente uma corrente mais alta. A proteção contra polaridade reversa na placa do medidor é recomendada se o atuador puder ser substituído em campo.
Pinos de controle.Os pinos I, II e III carregam controle de abertura/fechamento e COM. Este circuito deve ser tratado como uma entrada de controle, não como uma linha de alimentação, e deve permanecer independente do módulo de comunicação para que uma falha de comunicação não desabilite o controle da válvula.
Antes da liberação do volume, os compradores devem confirmar a sequência dos pinos, a orientação do plugue e a posição do atuador dentro da caixa do medidor. Kaiye pode fornecer uma amostra para verificação de ajuste mecânico e elétrico antes que o pedido de produção seja feito.
O atuador está posicionado para plataformas de medidores inteligentes onde a montagem plug-and-play, o baixo consumo de corrente e uma conexão de pino estável são mais importantes do que a atuação em alta velocidade. As aplicações de volume típicas incluem:
Como o atuador faz parte da plataforma mais ampla de componentes de medidores de água da Kaiye, os compradores que adquirem vários componentes podem consolidar a qualificação e a logística. Se o seu projeto também requer comunicação sem fio no nível do medidor, o atuador foi projetado para funcionar junto com o Kaiye.medidor de água sem fioplataforma. Você também pode revisar o completofaixa de atuadores de medidor de águapara modelos relacionados.
Para compradores B2B, “fabricante” deve significar controle de processo, não apenas uma empresa comercial com um catálogo. Kaiye opera um sistema de qualidade ISO 9001, executa produção automatizada para conjuntos de atuadores e produz atuadores para medidores de água há mais de duas décadas. Este atuador sem fio se beneficia dessa base de produção de três maneiras concretas:
Consistência do lote.A conexão de pino sem fio elimina a soldagem manual do cabo, que é uma das maiores fontes de variação de unidade para unidade na montagem do atuador. A montagem automatizada e as dimensões controladas dos pinos reduzem a variação na resistência de contato e no tempo de resposta.
Inspeção de entrada e teste final.A produção padrão inclui verificações funcionais de consumo de corrente, tempo de resposta e deslocamento da válvula. Os compradores podem solicitar o protocolo de inspeção e o plano de amostragem antes de fazer um pedido de volume.
Rastreabilidade.O código do modelo, o lote de produção e os registros de testes são mantidos para que, caso surja um problema de campo, a população afetada possa ser isolada, em vez de tratar todos os atuadores do projeto como suspeitos. Para obter mais informações sobre a base de produção e o sistema de qualidade da Kaiye, consulte operfil da empresa e visão geral da fabricação.
O atuador sem fio está disponível como unidade padrão, mas padrão não significa fixo. Para compradores OEM e de projetos, os seguintes itens geralmente são personalizados após revisão técnica:
Definição e sequência dos pinos.As funções e a ordem dos pinos podem ser alinhadas com a placa do medidor.
Conector e caixa.O tipo de plugue, a orientação e o alojamento do atuador podem ser especificados para corresponder ao gabinete do medidor e ao dispositivo de montagem.
Razão de redução.Se o tamanho da sua válvula estiver fora de DN15–DN25, ou o torque de assentamento for incomum, uma relação de engrenagem ou nível de motor alternativo pode ser mais apropriado do que a configuração padrão 2400:1 ou 3700:1.
Marca e embalagem.Marcação de marca própria, embalagem neutra e rotulagem específica do projeto estão disponíveis para pedidos de volume.
MOQ típico e prazo de entrega são confirmados na cotação. A entrega padrão geralmente ocorre de 15 a 30 dias após o pedido e a confirmação da amostra, dependendo da quantidade do pedido e da disponibilidade dos componentes.
O que significa “sem fio” neste atuador?
Refere-se a uma conexão de pino sem fio: o atuador se conecta diretamente à base do medidor e ao módulo eletrônico por meio de uma interface de 5 pinos de 2,0 mm, sem necessidade de soldagem de cabo. Isso simplifica a montagem e oferece suporte a linhas de produção automatizadas.
Para quais calibres de hidrômetro o atuador sem fio é adequado?
Ele foi projetado para medidores de água inteligentes DN15–DN25. Use redução de 2.400:1 para medidores DN15 e DN20 e redução de 3.700:1 para medidores DN25.
Qual é a definição do pino?
A definição padrão de 5 pinos de 2,0 mm é: sinal de controle de abertura de válvula I, terminal comum II (COM), sinal de controle de fechamento de válvula III, potência IV DC positiva (+), alimentação V DC negativa (-). As funções e a sequência dos pinos podem ser personalizadas.
A definição do pino, o cabo ou a marca podem ser personalizados?
Sim. As funções dos pinos, a sequência dos pinos, o tipo de conector e a marcação de marca própria podem ser especificados para pedidos de volume após revisão técnica.
Qual é o prazo de entrega para pedidos regulares?
O prazo de entrega é geralmente de 15 a 30 dias e pode ser menor ou maior com base no período do modelo e na quantidade do pedido.
