Fabricado por Cixi Kaiye Electric CO., LTD

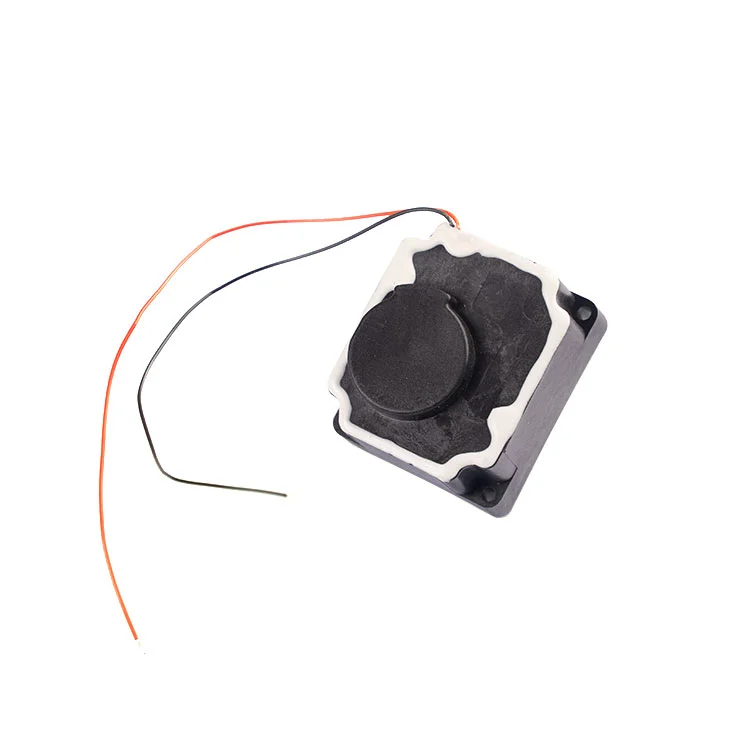

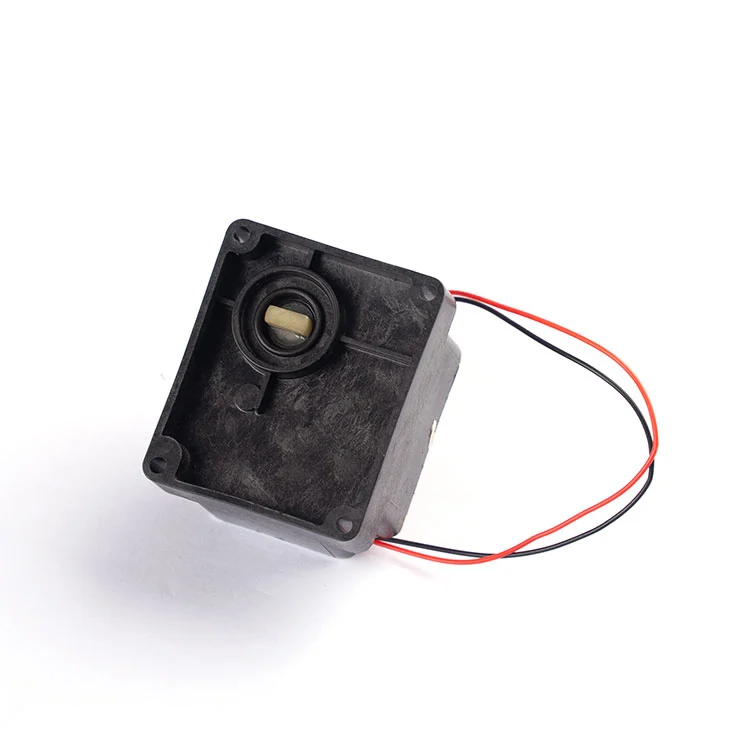

O motorredutor do medidor DC à prova d'água é um motorredutor DC em miniatura de alto desempenho, construído especificamente como o atuador de acionamento central para sistemas inteligentes de medição de água. Com uma estrutura de engrenagem otimizada e proteção contra entrada IP66, oferece operação confiável de baixa potência, atuação rápida da válvula e desempenho estável em ambientes de trabalho úmidos e expostos à água.
• Medidores de água inteligentes controlados por válvula residenciais
• Sistemas de leitura remota automática de medidores (AMR) de pequeno calibre
• Válvulas motorizadas para hidrômetros DN15–DN20
• Acionamentos de válvula de controle de fluido em miniatura
Todos os parâmetros são testados sob temperatura ambiente padrão (23 °C) com tensão operacional nominal de 3,6 V CC, salvo especificação em contrário.
| Item de parâmetro | Valor padrão e notas |
| Tensão operacional nominal | 3,6 V CC |
| Faixa de tensão operacional permitida | 2,5 V – 5 V CC Observação: Tensão de entrada mais alta dentro desta faixa proporciona maior torque de saída, mas reduzirá a vida útil da unidade. |
| Corrente operacional sem carga (na tensão nominal) | ≤ 35 mA |
| Corrente de rotor bloqueado (paralisação) (na tensão nominal) | Aprox. 470 mA (para motor da série 300) |
| Torque de saída nominal (na tensão nominal) | ≥ 1,5 N·m |
| Tempo de atuação da válvula 90° (um quarto de volta) (na tensão nominal) | ≤ 8s |
| Taxa de redução de engrenagem padrão | 2000:1 |
| Classificação de proteção de ingresso (IP) | IP66 |
| Número do fio | Cor do fio | Definição de Função Central |
| 1 | Azul | Sinal do interruptor de posição fechada da válvula |
| 2 | Branco | Terminal comum (COM) para sinais de posição |
| 3 | Amarelo | Sinal de interruptor de posição de válvula aberta |
| 4 | Preto | Pólo negativo de alimentação DC (-) |
| 5 | Vermelho | Pólo positivo de alimentação DC (+) |
Nota: A sequência do fio, o código de cores, o comprimento do fio e a bitola do fio podem ser totalmente personalizados de acordo com os requisitos específicos do cliente.
P: Com quais tamanhos de tubos e válvulas o KY-30 é compatível?
R: Otimizado com uma relação de redução de engrenagem de 2.000:1 e torque de saída ≥1,5 N·m, o KY-30 é perfeitamente compatível com medidores de água inteligentes residenciais DN15 e DN20, bem como outras válvulas motorizadas de controle de fluido de pequeno calibre.
P: Que proteção real a classificação IP66 oferece?
R: A classificação IP66 significa que a unidade é totalmente à prova de poeira e resistente a jatos de água de alta pressão vindos de qualquer direção. Ele foi projetado para operação estável de longo prazo no ambiente de trabalho úmido e exposto à água de medidores de água inteligentes, evitando efetivamente que a entrada de poeira e água danifique os componentes internos.
P: A sequência e as especificações dos fios podem ser personalizadas?
R: Sim. Apoiamos a personalização completa da sequência de fios, codificação de cores, comprimento do fio, bitola do fio e tipo de conector para atender totalmente aos seus requisitos específicos de montagem, instalação e sistema de controle.
1.
P: Qual fonte de alimentação é recomendada para o KY-30?
R: A tensão operacional nominal é de 3,6 V CC, com uma faixa de trabalho permitida de 2,5 V a 5 V CC. Recomendamos uma fonte de alimentação estável de bateria de lítio de 3,6 V para equilibrar o desempenho de saída, baixo consumo de energia e longa vida útil.
P: Este motor é compatível com os principais sistemas de controle de medidores de água inteligentes?
R: Sim. O motor de engrenagem do medidor DC à prova d'água adota um design de micropotência universal e saída de sinal padrão na posição, que é altamente compatível com a maioria das placas de controle de medidores de água inteligentes convencionais e sistemas de leitura remota de medidores (AMR).
